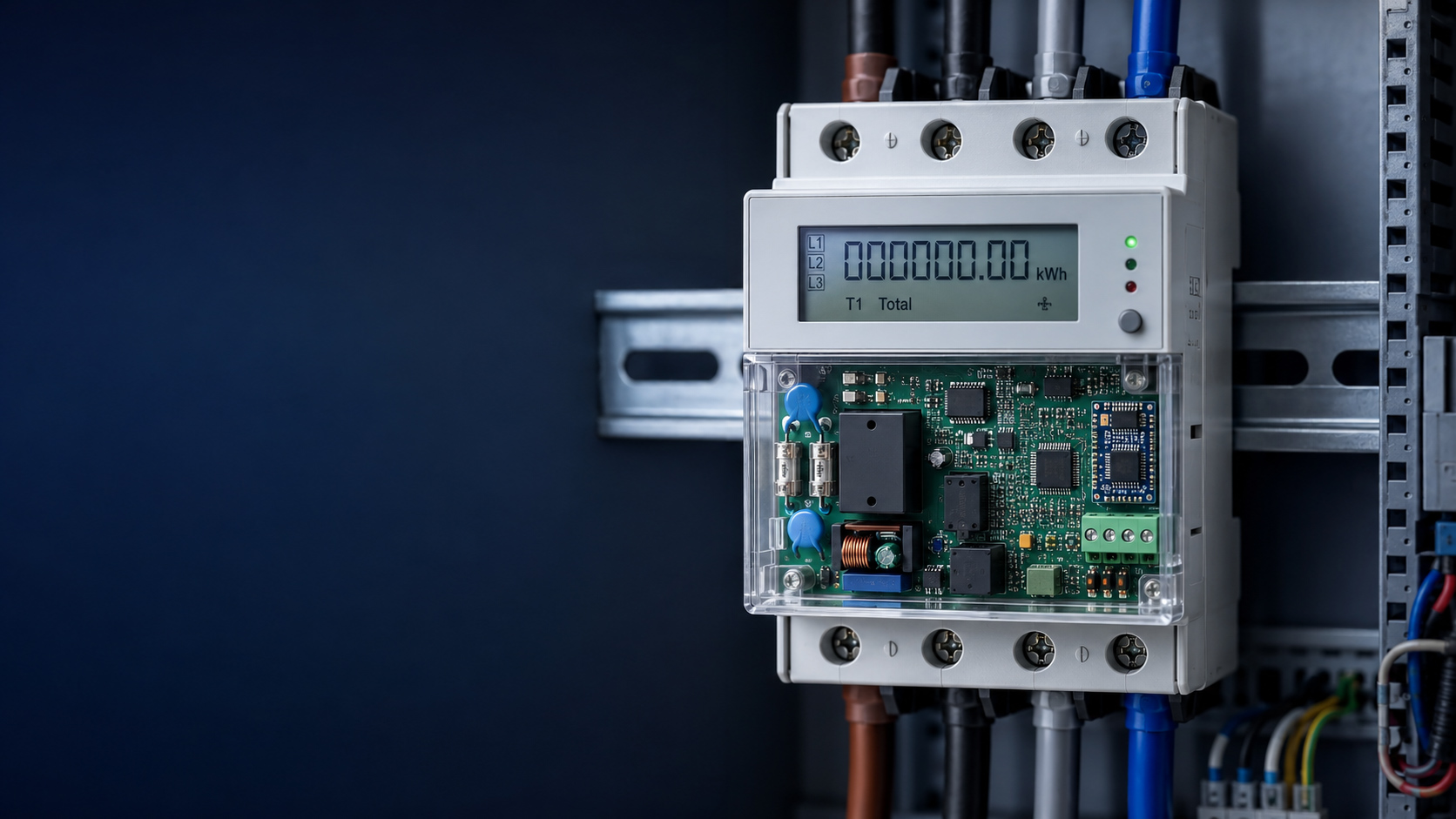

智能电表在直接接入电网的紧凑外壳内，集成了精密计量、数字处理、通信与负荷控制。其电源架构须在满足严格空间与成本目标的同时，支持持续运行、轻载效率、瞬态抗扰与稳定的计量性能。
AMI 智能电表，220VAC，3.3V / 5V 逻辑电源轨，供 MCU 与计量使用。
0.5S / 0.2S 级计费电表，宽输入与加强绝缘。
交流充电桩中控制板与通信模块的辅助电源。
复杂电磁环境下的双向计量。
单个模块覆盖全球电网 — 90–528 VAC — 减少平台版本数量。
用于计量、通信与辅助电路的 3kVDC 隔离 DC/DC。
低噪声电源轨保护敏感计量电路，确保测量结果可靠。
长寿命、持续在线供电，具备充足的散热与寿命裕量。
输入范围、浪涌等级与前端保护需一并评估。
单一料号覆盖全球电网——减少平台版本。轻载与突发模式行为会影响待机功耗与 EMC。
百万级规模下，待机损耗至关重要。开关噪声、接地与隔离电容可能影响敏感的计量电路。
噪声不得降低计费级精度。隔离方案支持通信接口与专用辅助区域。
PLC / RS-485 / 蜂窝通信的干净接地分离。在紧凑且持续运行的设备中，温度、降额与元件选型至关重要。
为 10 年以上现场寿命而设计。典型架构，展示 AC/DC、隔离 DC/DC 与非隔离 DC/DC 模块如何支持不同的电源域。
图 1. 12V 母线架构示例。实际电源轨与隔离要求取决于电表设计。完整的输入保护与 EMC 网络应与所选 AC/DC 模块一同评估。
图 2. 24V 母线架构示例。实际取电方式取决于电表拓扑与区域电网配置。完整的输入保护与 EMC 网络应与所选 AC/DC 模块一同评估。

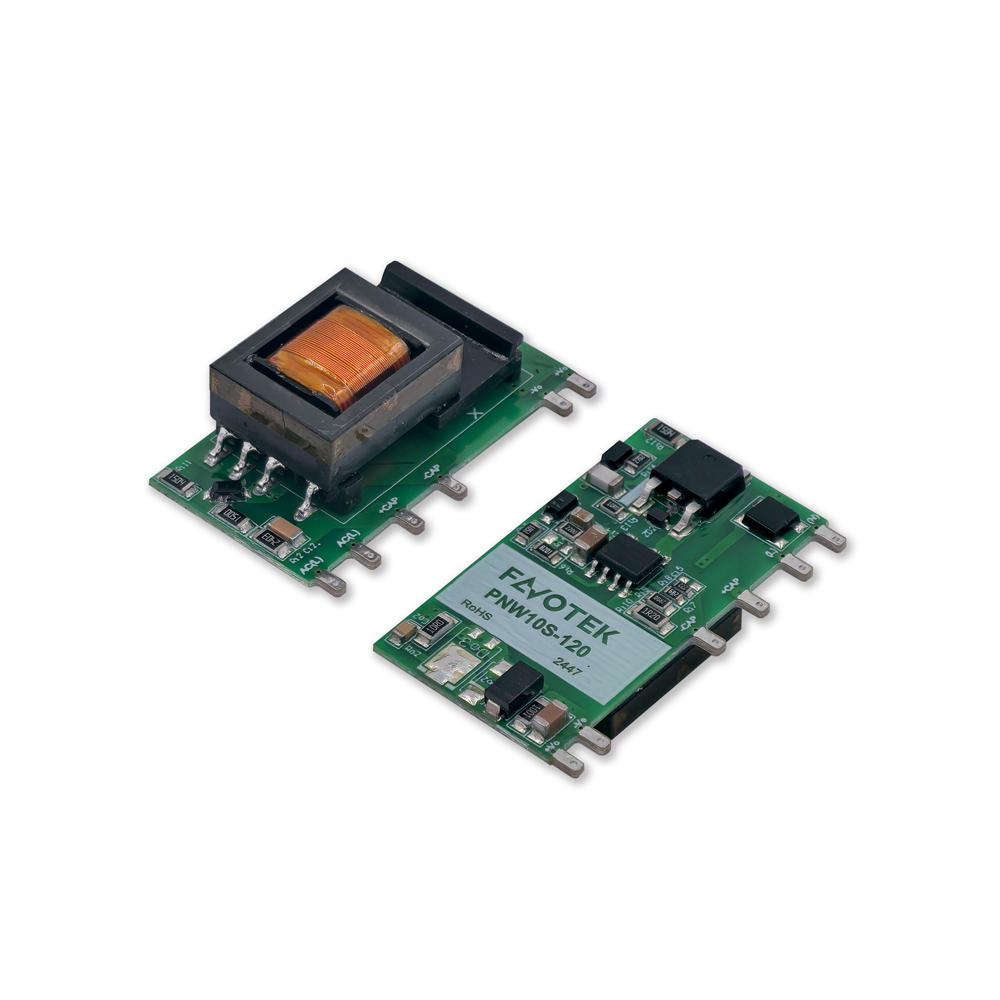

紧凑型 10W AC/DC 平台，适用于需要超宽市电输入范围的应用——单个模块即可为全球电网下的电表供电。
面向市电转换、低压电源轨与隔离辅助电源的协调产品组合。
| 电源功能 | 系列 | 关键规格 | 典型应用 |
|---|---|---|---|
| 宽输入 AC/DC | PNW | 5/10 W · 90–528 VAC · 4000 VAC | 全球或超宽输入电表平台 |
| 标准输入 AC/DC | PNR | 3–15 W · 85–305 VAC · 4000 VAC | 成本优化的电表平台 |
| 灌封 AC/DC | PMR | 3–60 W · 85–305 VAC · potted | 户外 / 沿海 / 恶劣环境电表 |
| 高隔离 DC/DC | MEK | 1 W · 3 kVDC · 89% · SMD/SIP | PLC / RS-485 通信隔离 |
| 超高隔离 DC/DC | MEG | 1 W · 6 kVDC · 90% · SIP7 | 高隔离辅助电源域 |
| 非隔离 DC/DC | RM | 1–2 A · 5 V · 96% · SIP | MCU、计量与辅助电源轨 |
| 宽输入 DC/DC | MU / MV | 4:1 / 2:1 · 1.6 / 1.5 kVDC | 后备与辅助 DC 转换 |
以上系列按电表电源域映射。请联系 FAVOTEK 获取详细料号、输出选项与认证状态。
面向长期电表项目的电源平台、工程支持与供货能力。3 年质保 · 设计匹配 10 年以上电表现场寿命周期。
覆盖多个电表电源域的 AC/DC 与 DC/DC 方案。
针对不同电网需求的标准与超宽输入方案。
产品选型、参考电路、EMC 支持与电源树评审。
从评估、认证到批量生产的全程支持。
用于样机开发与电气评估的样品。
针对所选电源模块的推荐应用电路。
适用的外部元件与参考滤波指导。
输入范围、电源轨、隔离与产品选型评审。
原有设计效率仅 78% 且待机偏高，未能通过最新能效指令。FAVOTEK PNW 平台 pin-to-pin 直接替换。
高盐雾与湿度导致标准开架模块腐蚀及现场故障率升高。改用灌封式 PMR 系列。
请告知您的输入范围、输出电源轨、连续与峰值功率、隔离要求、EMC 目标及可用板卡空间。我们的工程团队可推荐合适的 AC/DC 与 DC/DC 模块供评估。
